Centro Nesting RTS-K12+9V

1900 × 2800 mm

Curso de trabalho (X/Y)

9 kW

Spindle HQD ATC

24.000 RPM

Rotação

12 Posições

Magazine de ferramentas

O RTS-K12+9V é um router CNC nesting de alta precisão para corte, furação e usinagem de painéis, com magazine automático de 12 ferramentas e spindle HQD de 9 kW a 24.000 RPM. A mesa de adsorção a vácuo com bomba a seco OVEROVAC (7,5 kW) garante fixação firme das chapas, enquanto o sistema de controle NC Studio (NC68E) e o instrumento automático de ajuste de ferramenta a laser (Ruinoo) asseguram precisão e repetibilidade. Conta com dispositivo de empurrar material, mesa de saída, sistema de etiquetagem automática das peças e mesa elevadora hidráulica para alimentação, formando uma linha completa de corte e preparação de painéis com curso de trabalho de 1900 x 2800 x 50 mm.

Instrumento automatico de ajuste de ferramenta_square

Características

Característica	Destaque
Curso de trabalho (X/Y/Z)	1900 x 2800 x 50 mm
Tipo de spindle	HQD ATC 9 kW
Rotação	24.000 RPM
Tipo de motor	Servomotor NC Studio
Driver	NC Studio
Inversor	Marca Fuling – 11 kW
Magazine de ferramentas	12 posições (abaixo da viga transversal)
Porta-ferramentas inclusos	4 unidades
Sistema de controle	NC Studio NC68E com display
Redutor	Incluso
Trilhos guia	Rost 25 mm
Cilindros de posicionamento	2 + 3 (canto inferior esquerdo da mesa)
Bomba de vácuo	OVEROVAC – 7,5 kW – 2×250 m³
Método de resfriamento	Bomba a seco
Fiação	Cabos especiais para esteira
Estrutura	Tubo de aço sem costura, soldado e recozido
Mesa	Mesa de adsorção a vácuo
Velocidade sem carga	X/Y 70 m/min – Z 10 m/min
Velocidade máxima de usinagem	X/Y 20 m/min – Z 10 m/min
Sistema de ajuste de ferramentas	Manual e automático por instrumento
Tensão de operação	AC 380V/60Hz
Potência total instalada	Aproximadamente 21 kW
Software opcional	Ruinoo — design e produção de móveis sob medida

Destaques

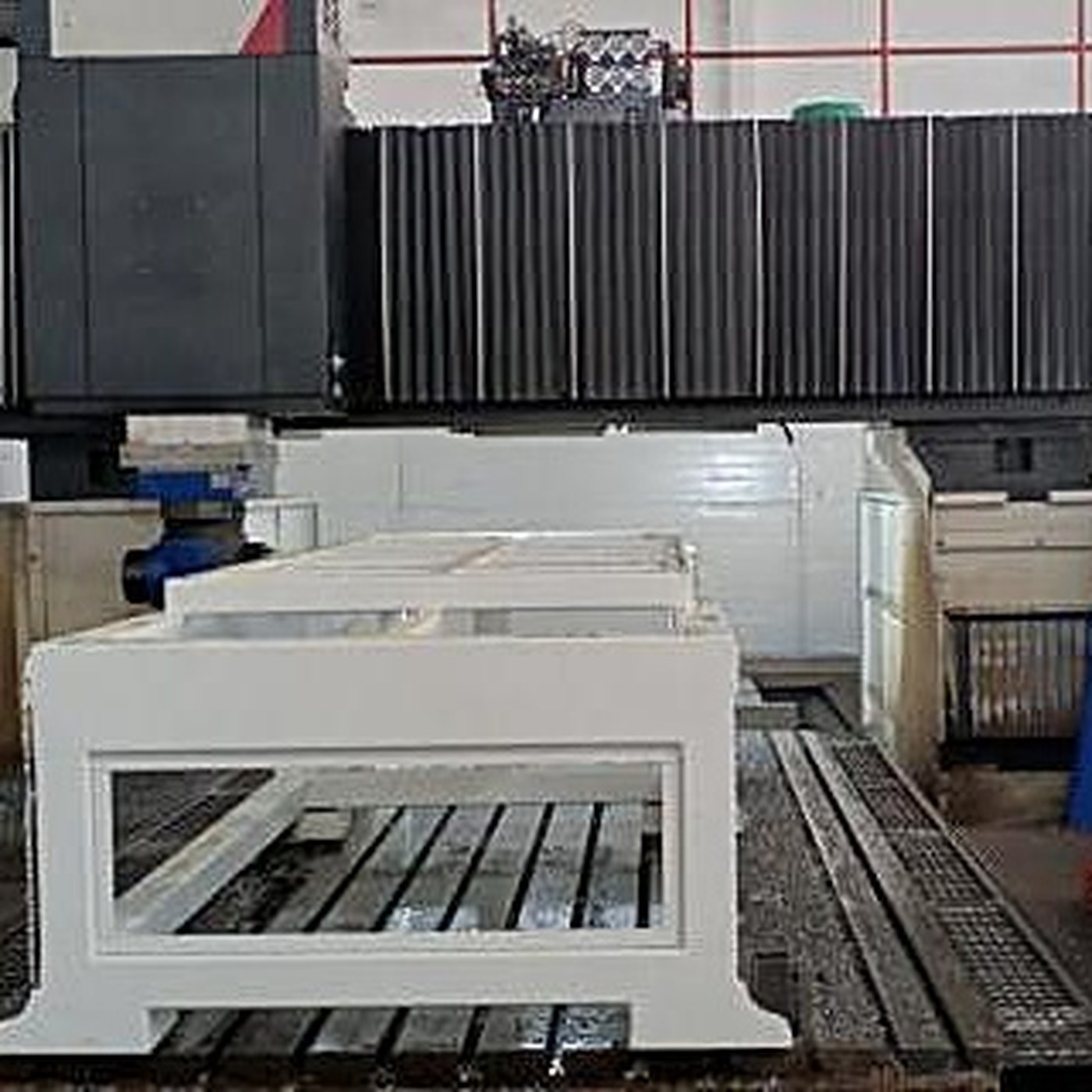

Estrutura do corpo — leito usinado em centro tipo pórtico de 5 eixos, fresamento e planeamento das guias, cremalheiras e furos em uma única fixação; reforços internos densos evitam deformações.

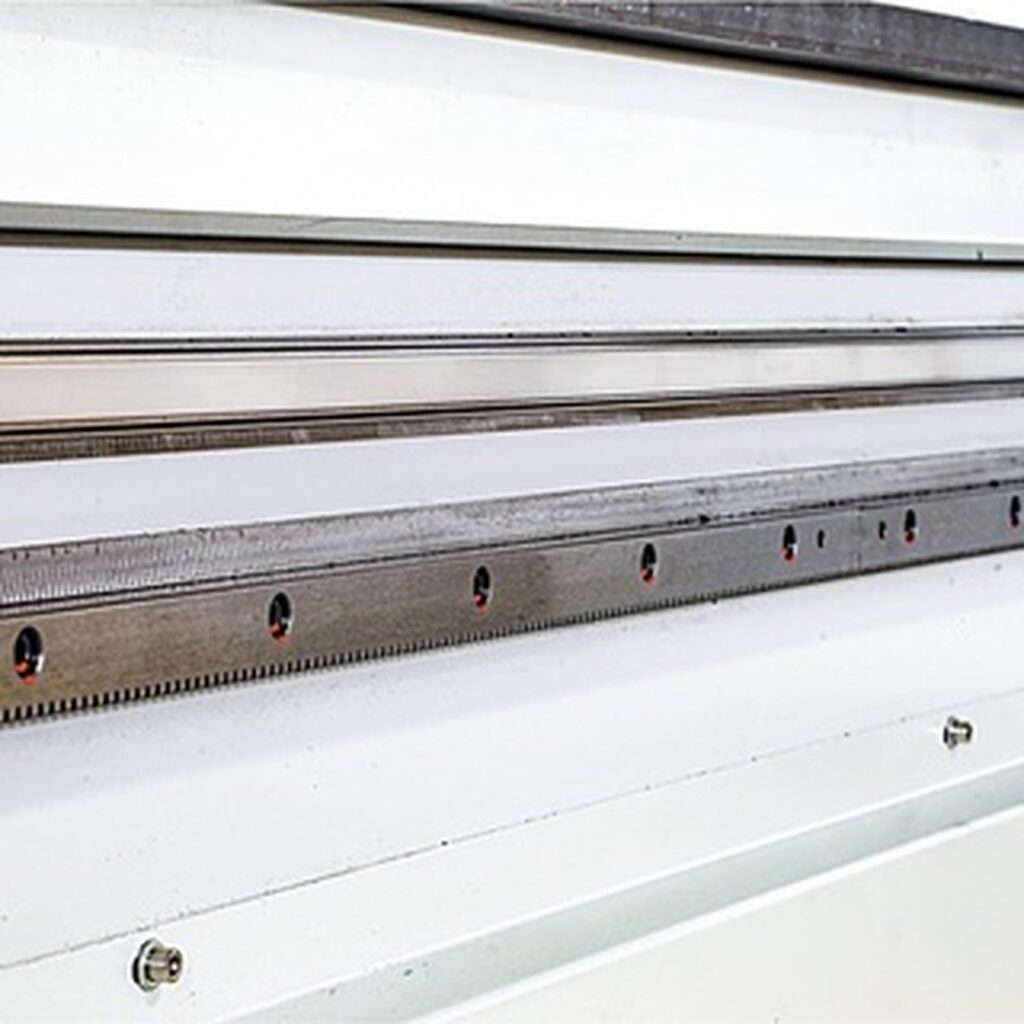

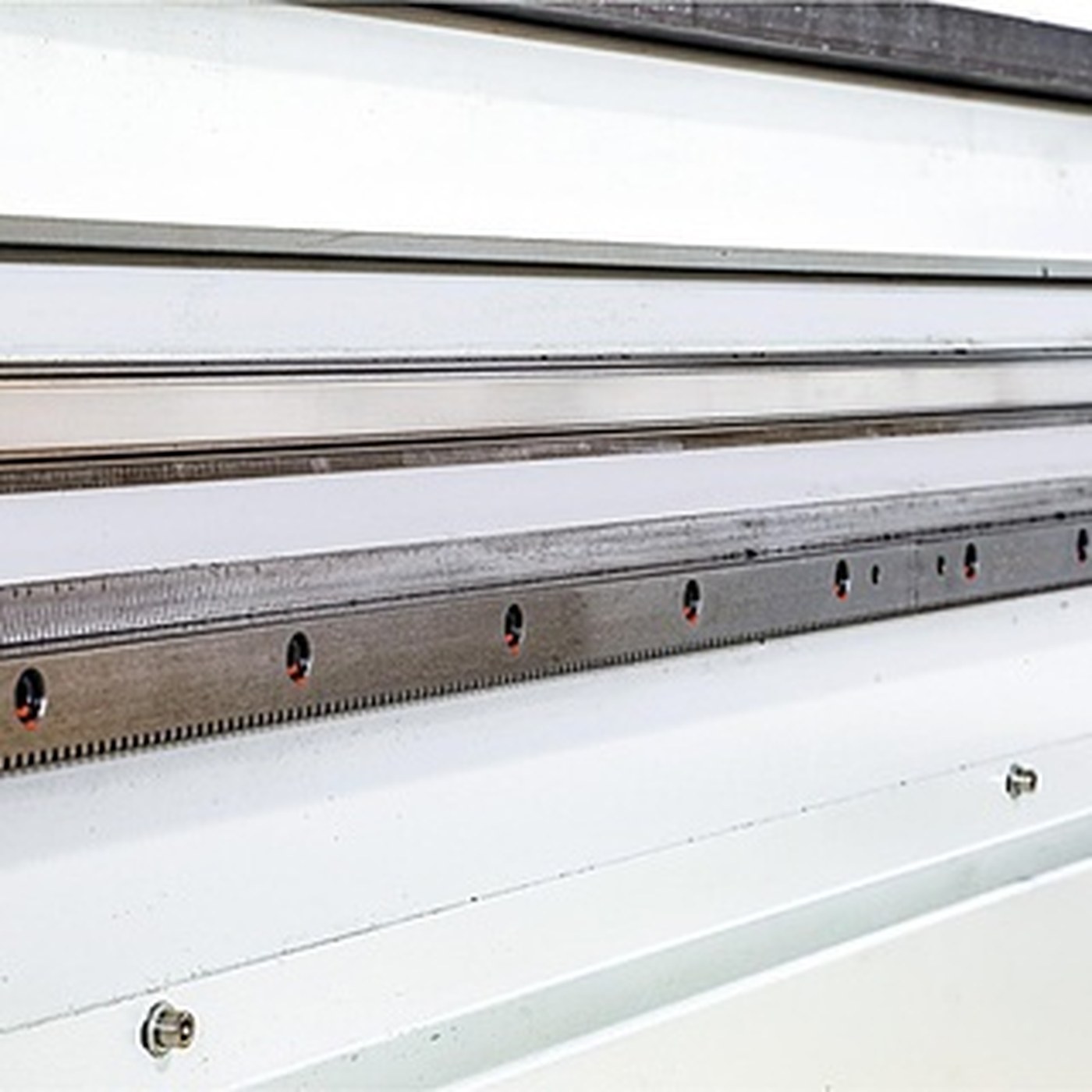

Guias de 25 mm – Alta Carga — trilhos quadrados com elevada rigidez e capacidade de carga, para usinagem em alta velocidade com estabilidade operacional.

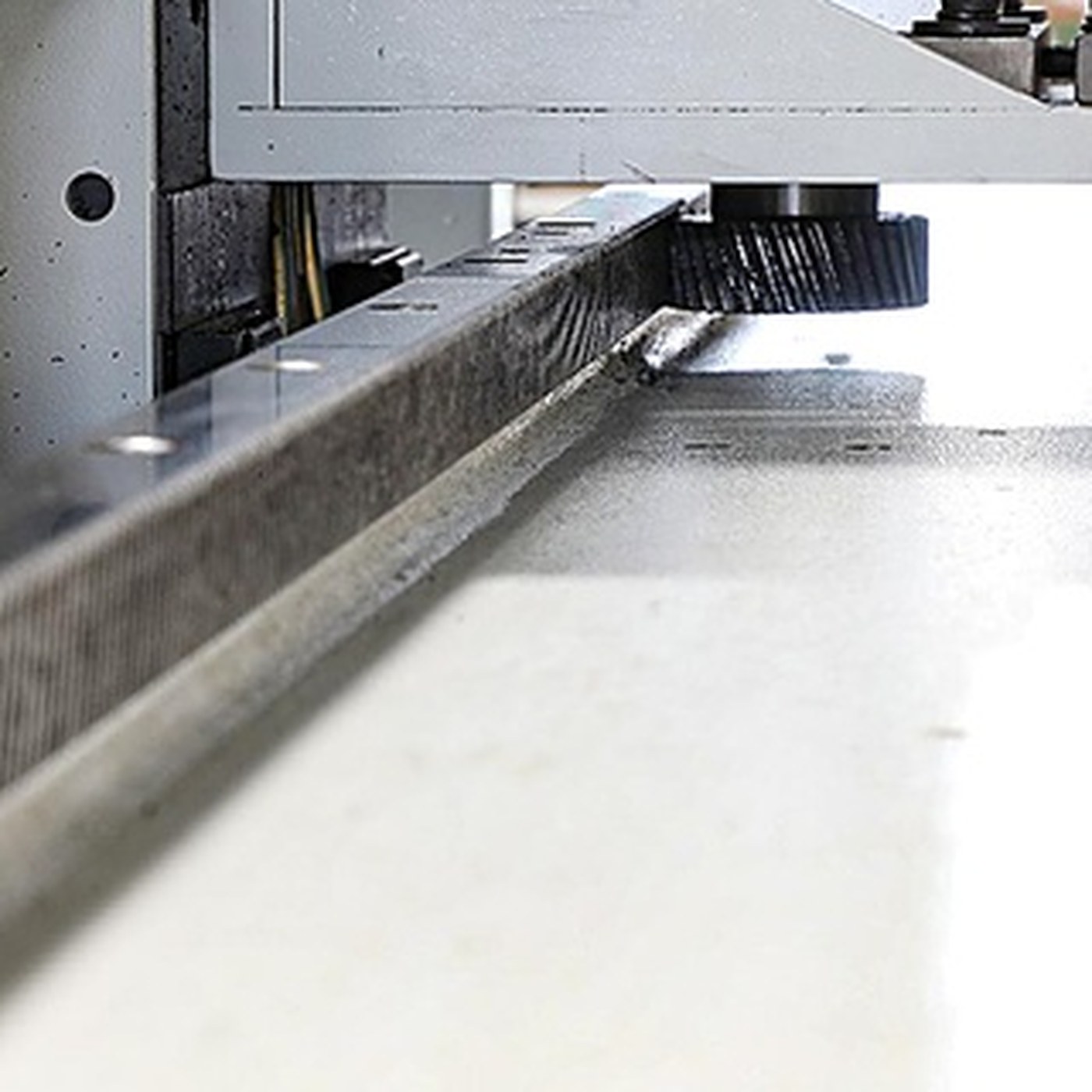

Cremalheira Helicoidal de Alta Precisão — movimento suave e confiável, transmissão constante e sem folgas, mesmo sob alta pressão.

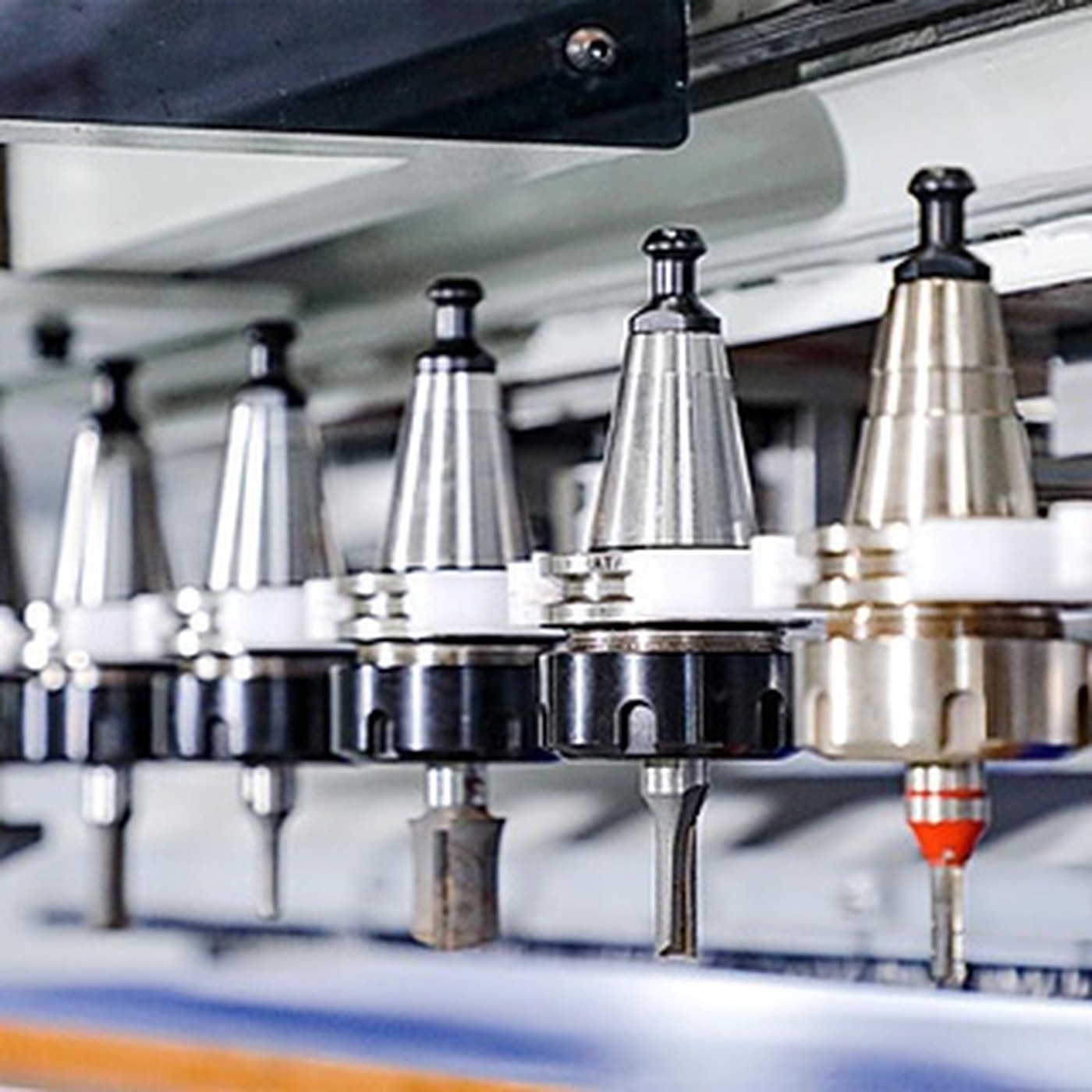

Magazine Vertical Automático — capacidade para 12 ferramentas, troca automática pneumática, permite perfurações com expansão de furo.

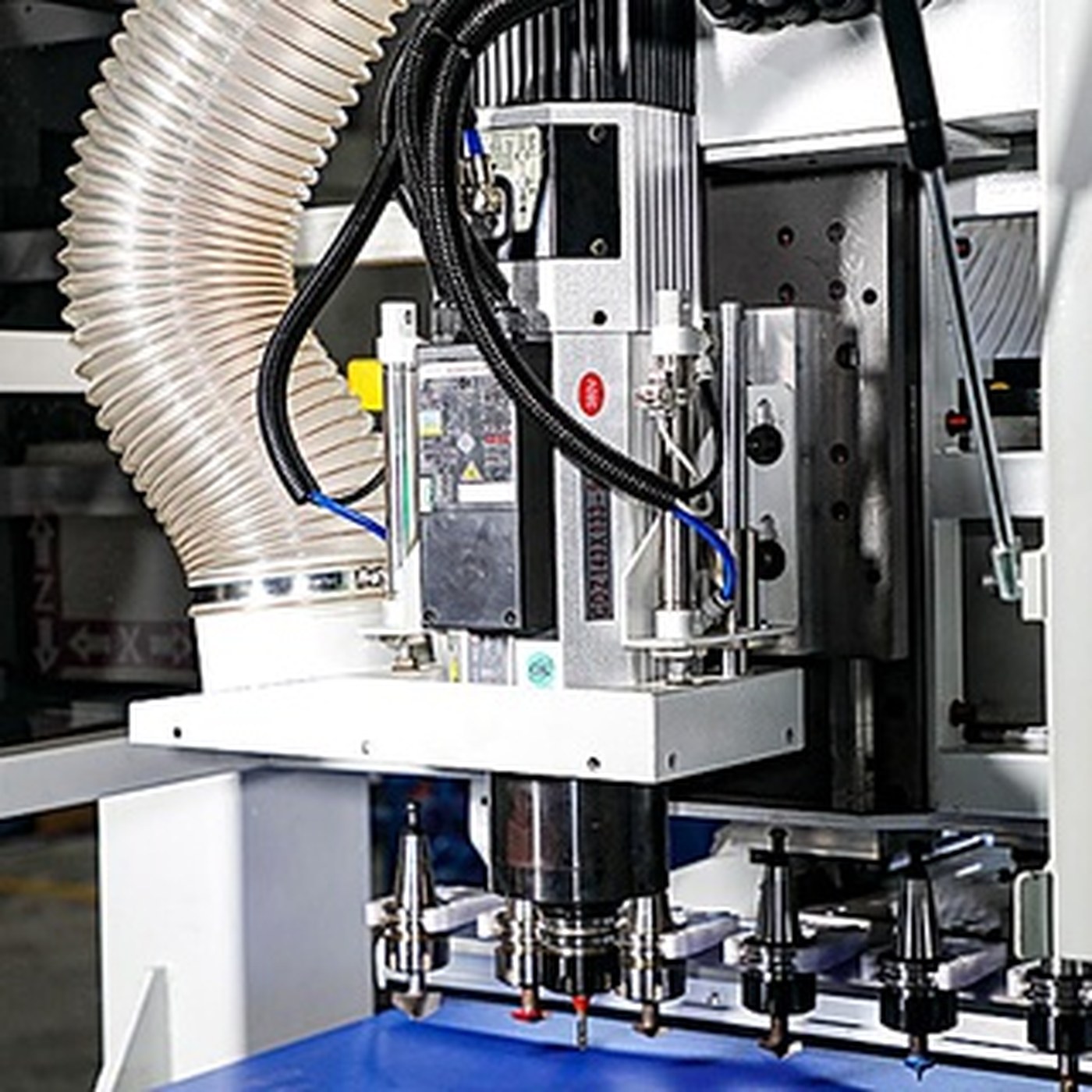

Spindle Elétrico de Alta Rotação – 9 kW — 24.000 RPM, torque elevado, troca rápida de ferramentas, lubrificação interna por graxa; ideal para cortes pesados e acabamento sem marcas.

Redutor de Velocidade — controle preciso de partida, parada e variação de velocidade; amplifica o torque reduzindo o esforço do motor.

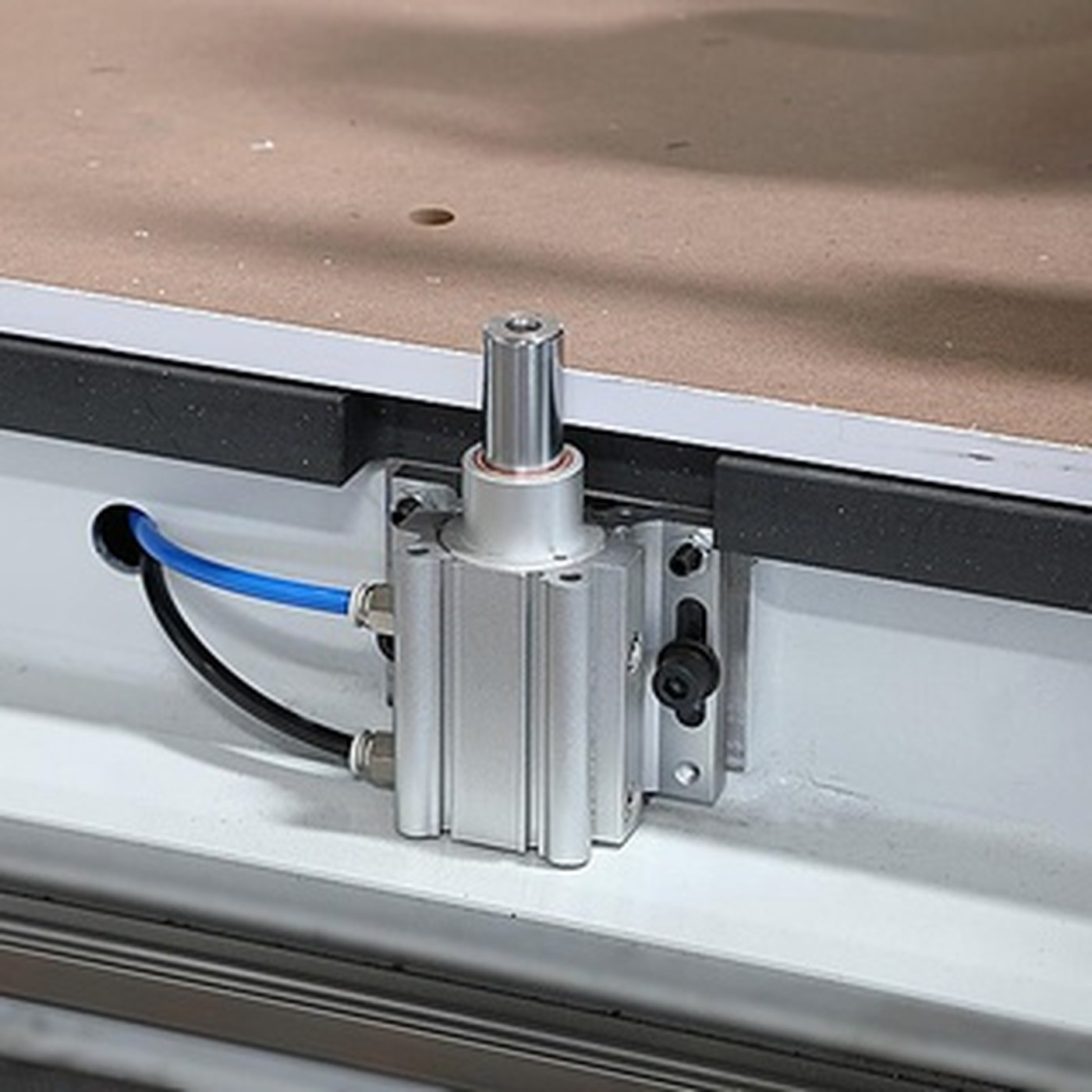

Cilindros de Posicionamento — posicionamento de peças com alta precisão via relógios comparadores para alinhamento frontal e traseiro.

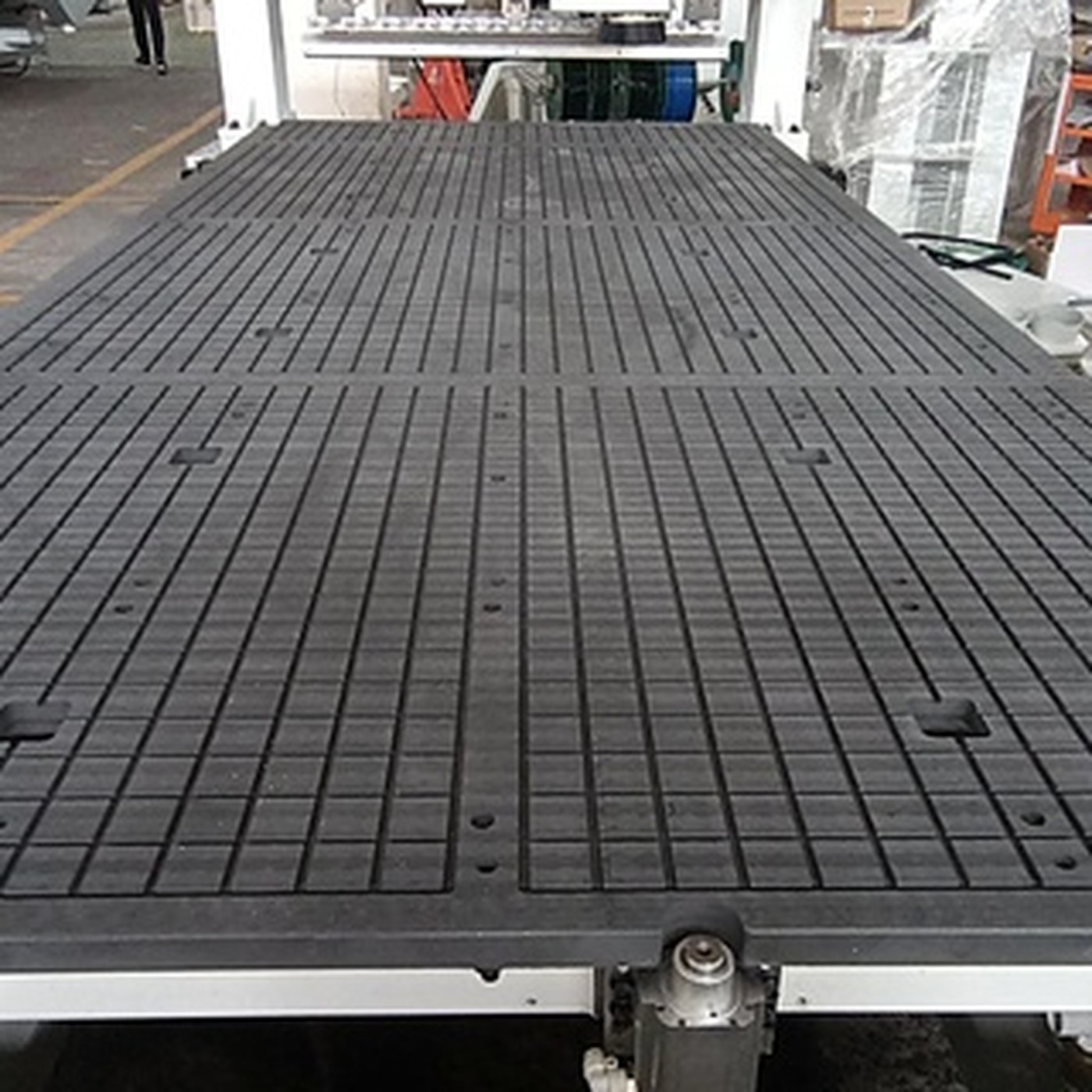

Mesa com Adsorção a Vácuo — alta estabilidade química, resistência à corrosão e dureza elevada; fixação firme das chapas.

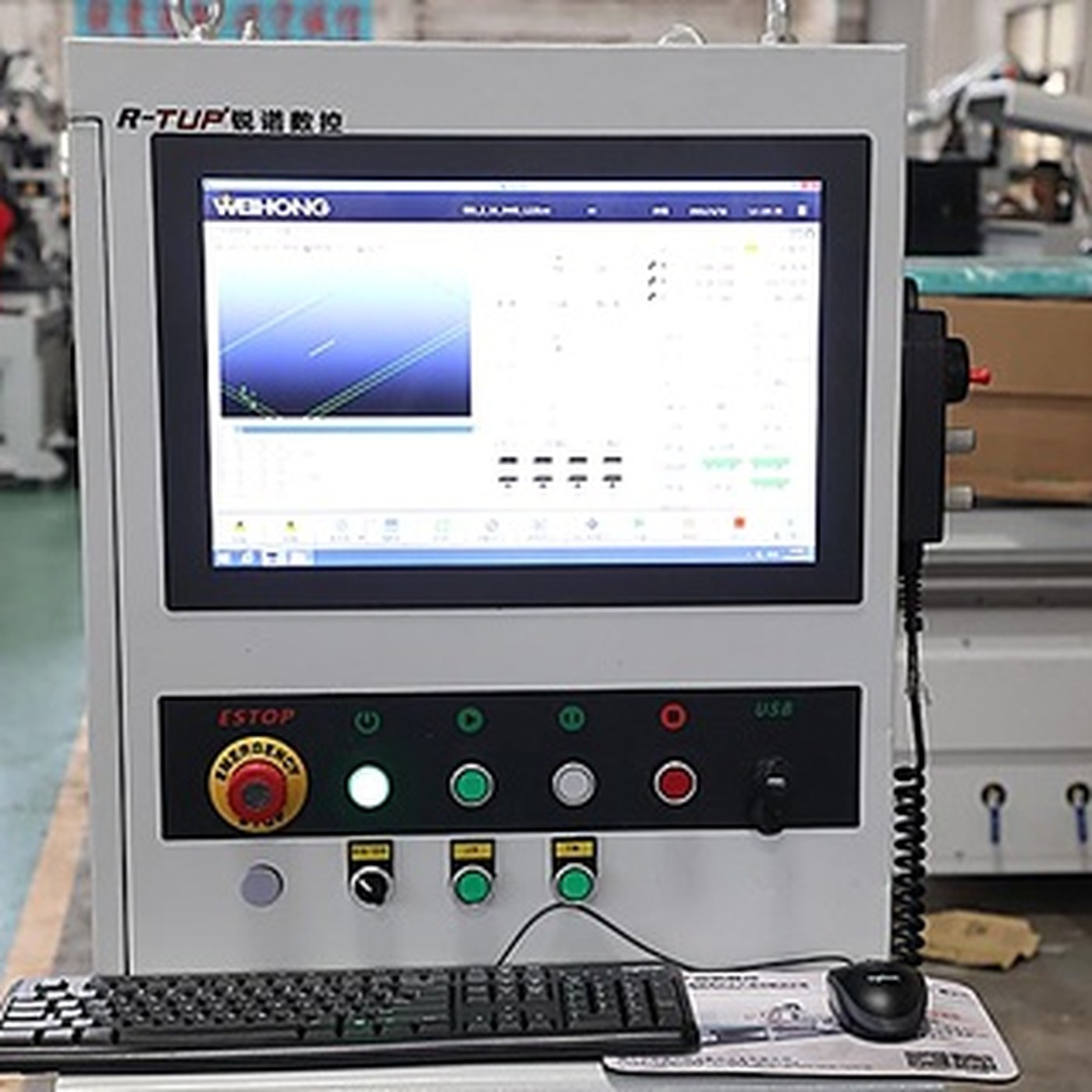

Sistema NC Studio — interface amigável e resposta rápida, amplamente utilizado na indústria CNC.

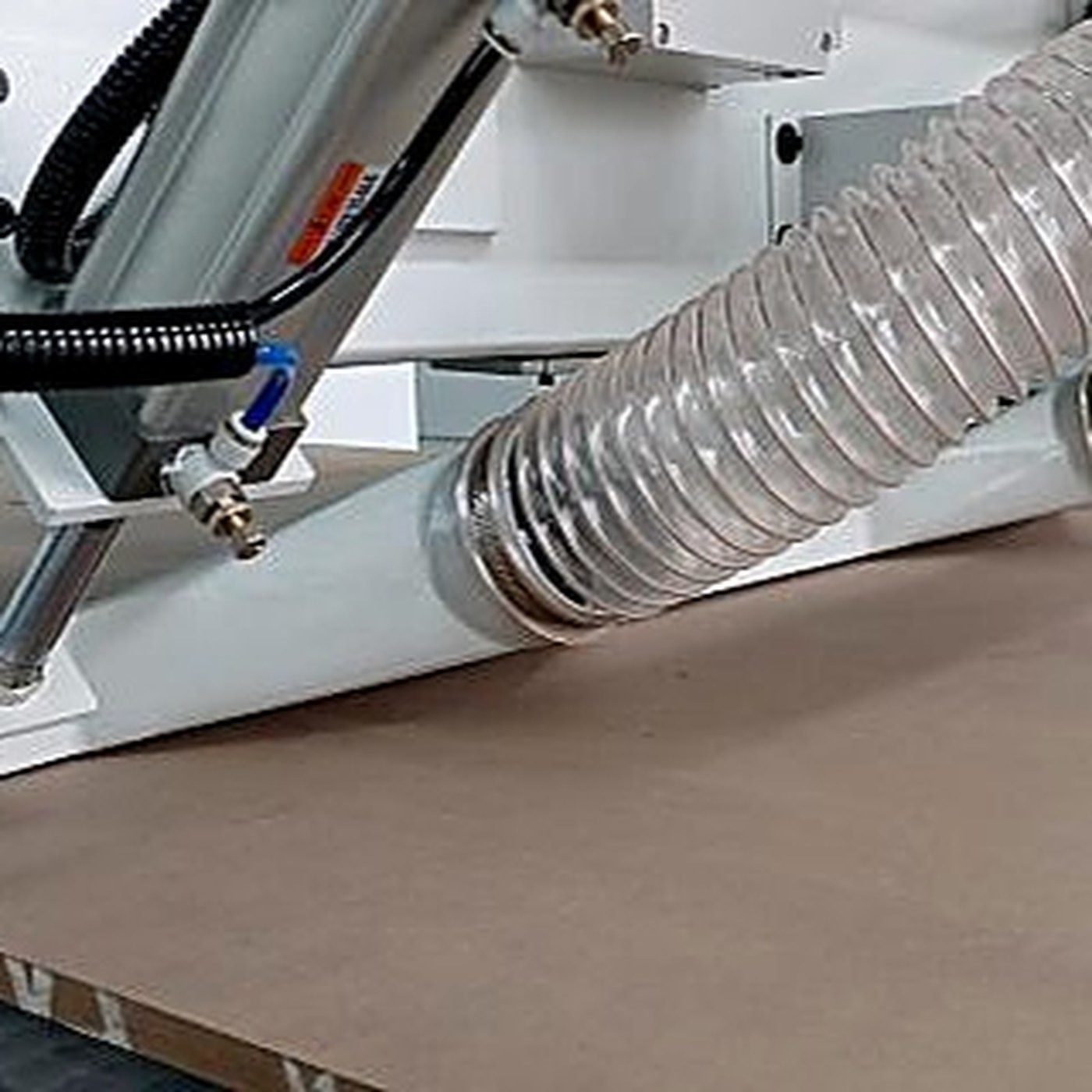

Dispositivo de Empurrar Material (Pushing) — expulsão automática da peça ao fim do ciclo, com função adicional de limpeza durante a retirada.

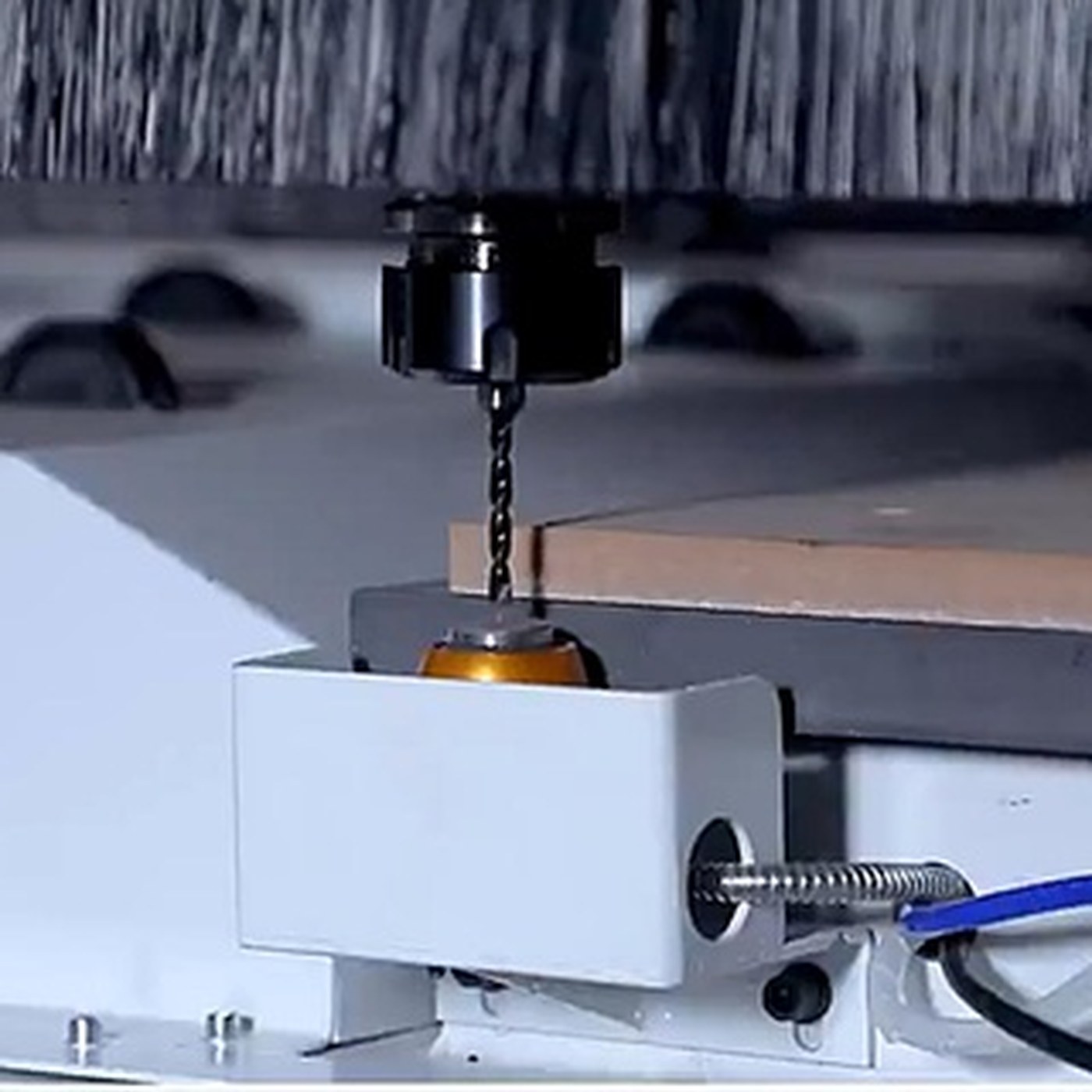

Instrumento Automático de Ajuste de Ferramenta — medição a laser de alta precisão e resposta imediata, desenvolvido sob medida pela Ruinoo.

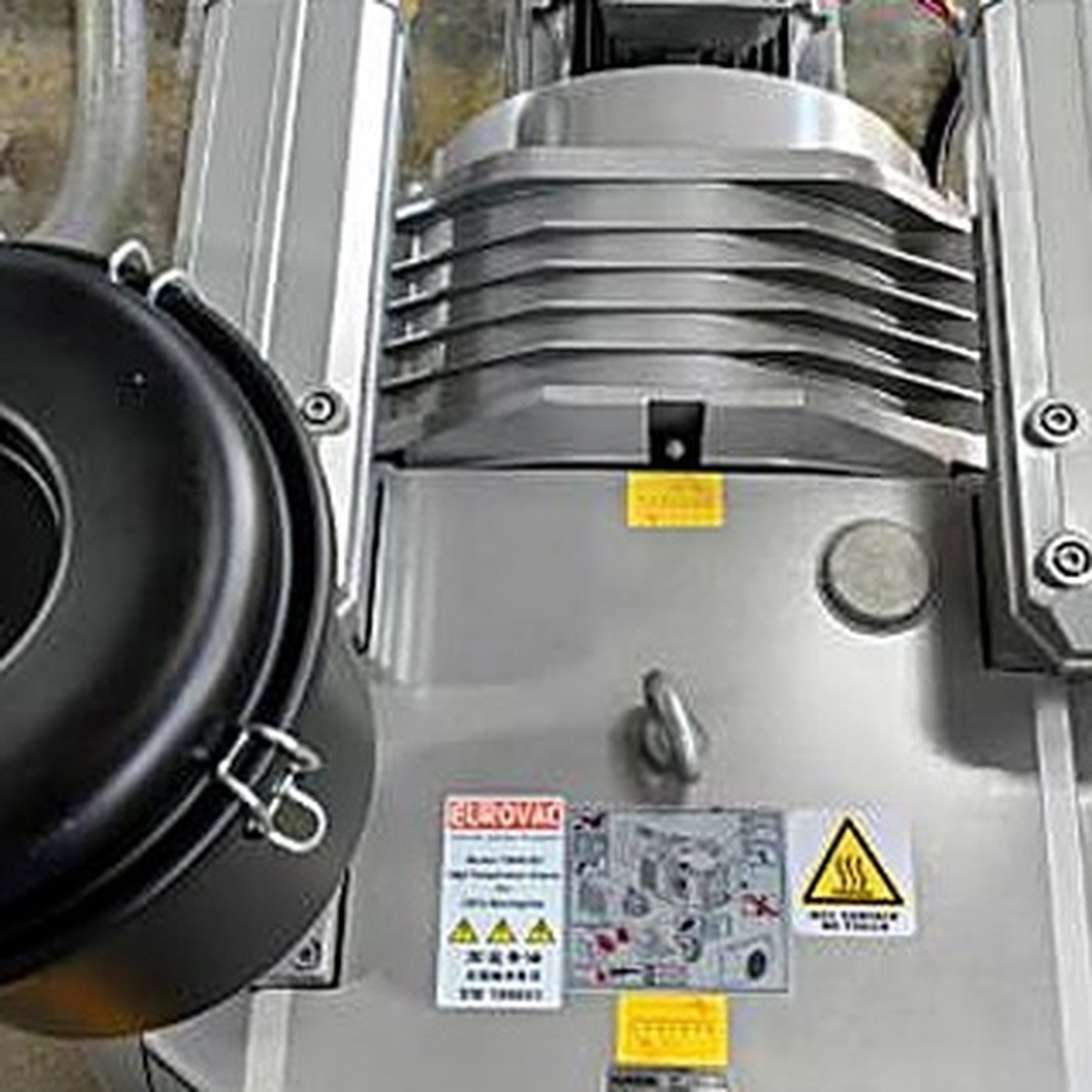

Bomba a Seco – 7,5 kW — modelo OVEROVAC com dois módulos de 250 m³/h, resfriamento a seco.

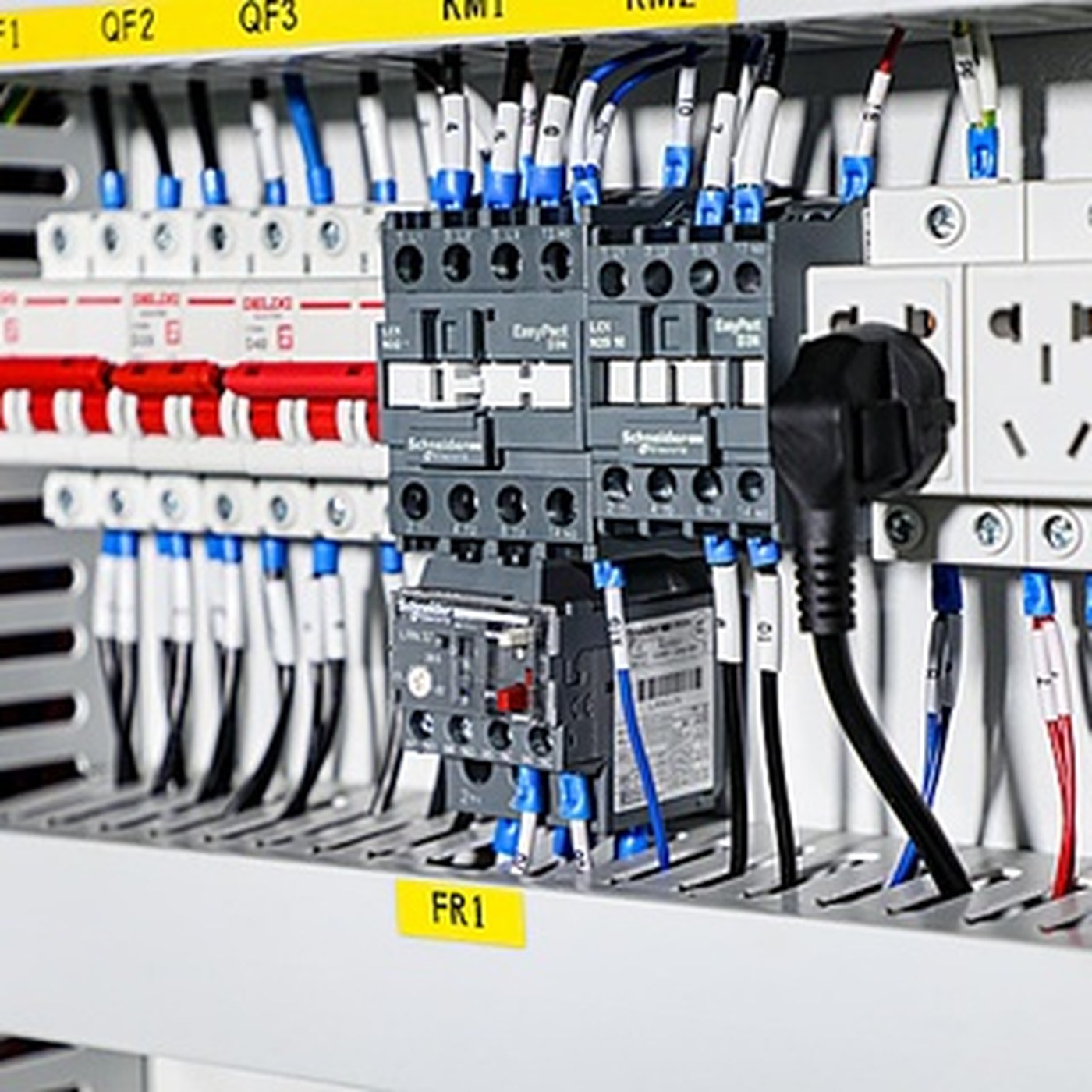

Componentes Elétricos Importados — botões, chaveamentos, disjuntores e contatores de alta qualidade.

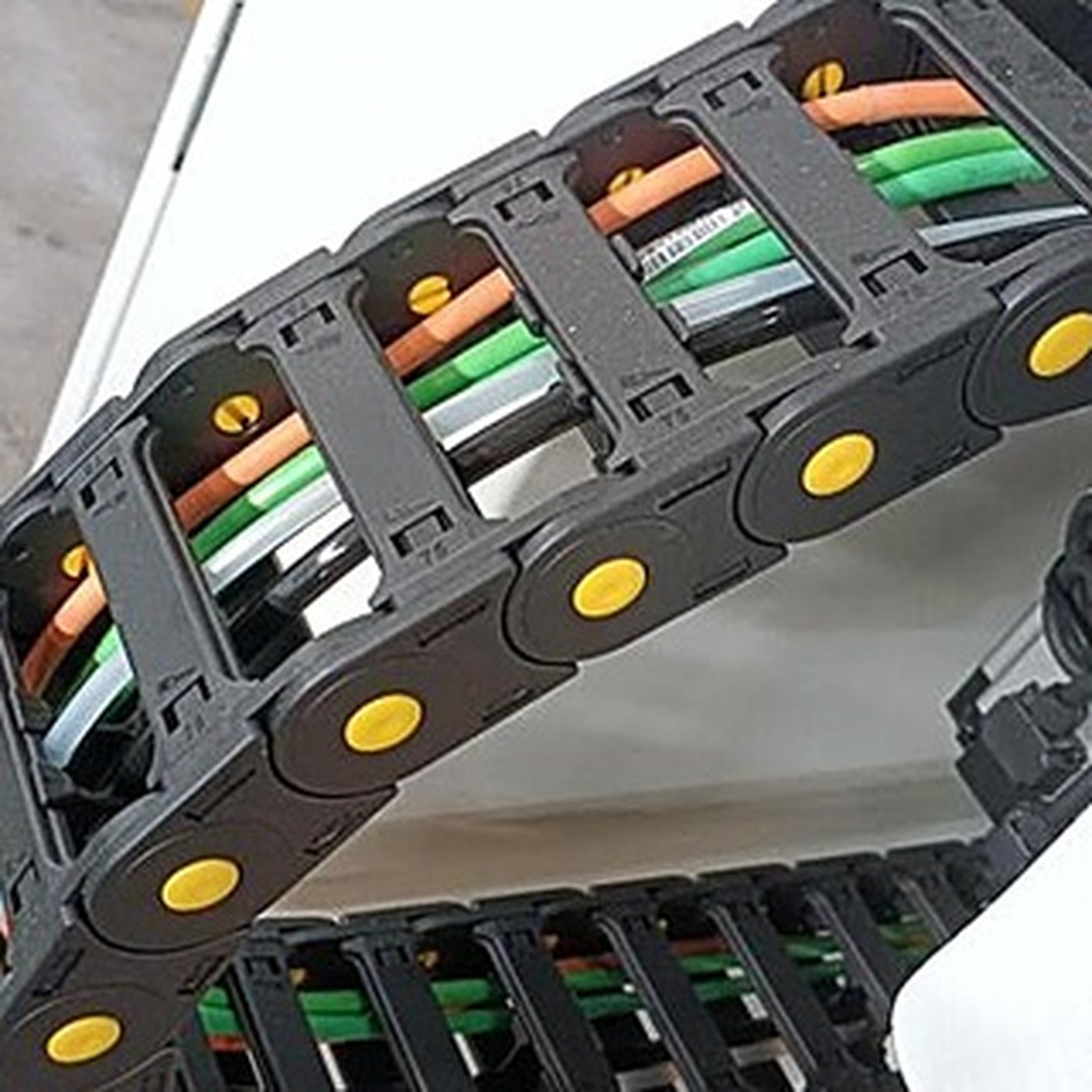

Cabos para Esteira — cabos especiais de alta flexibilidade, compartimentados para evitar interferência entre energia e sinal.

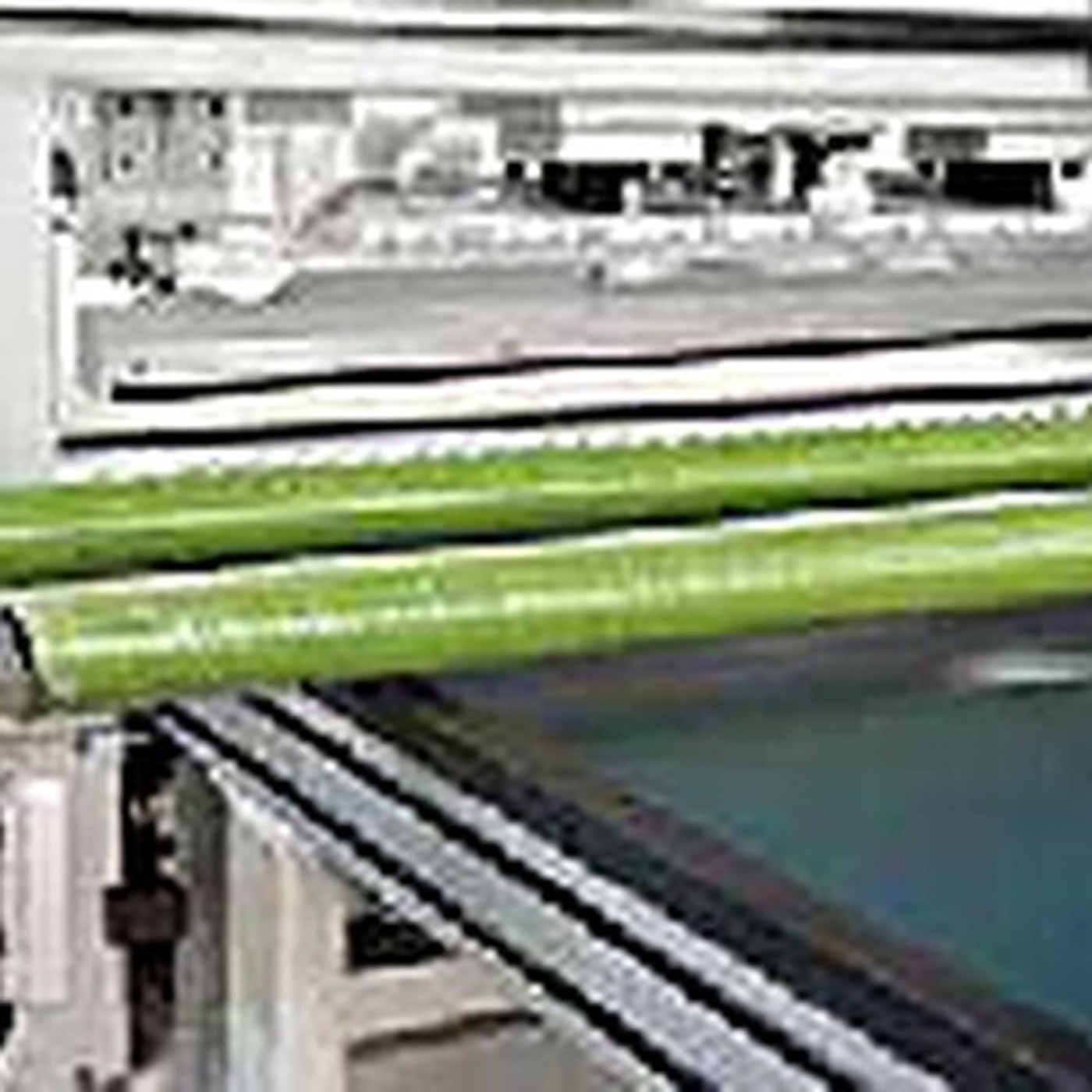

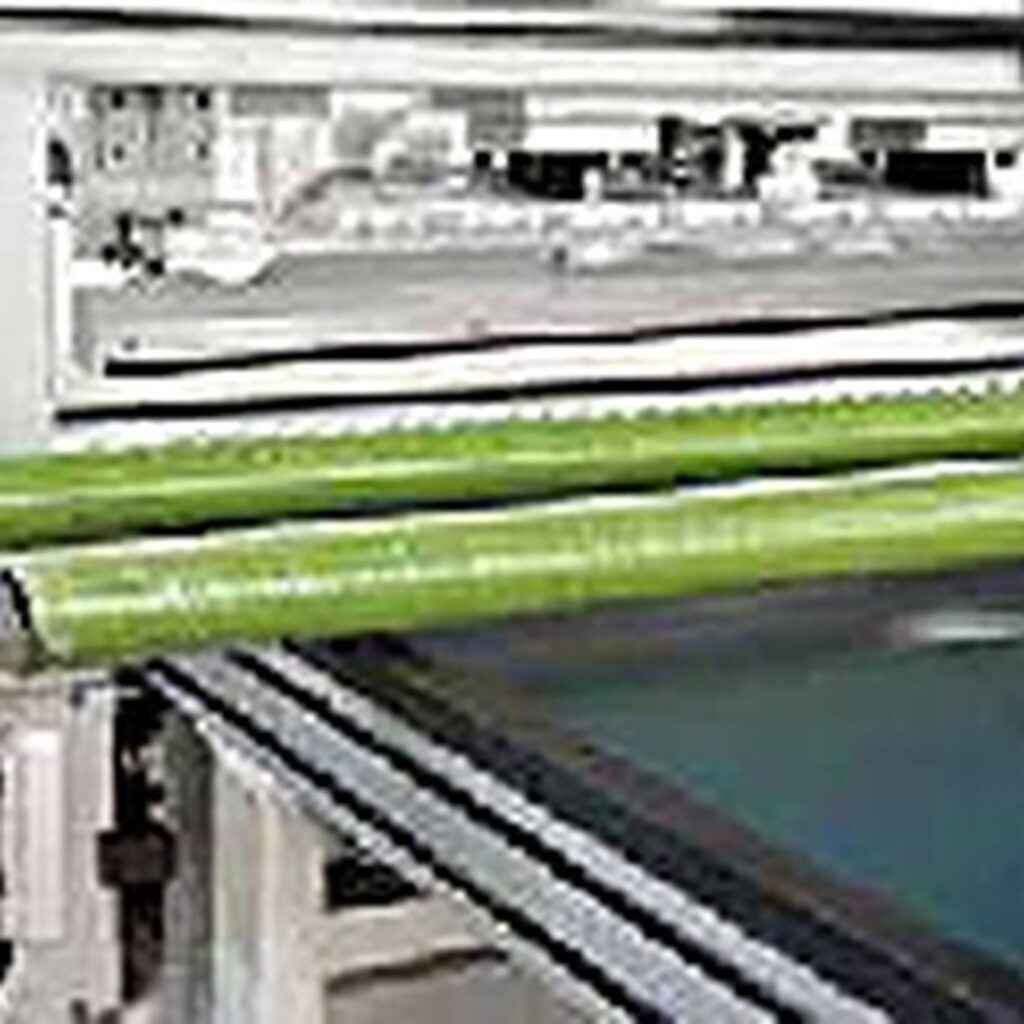

Rolo de Pressão da Chapa — sistema em rolo para fixação da chapa sobre a mesa.

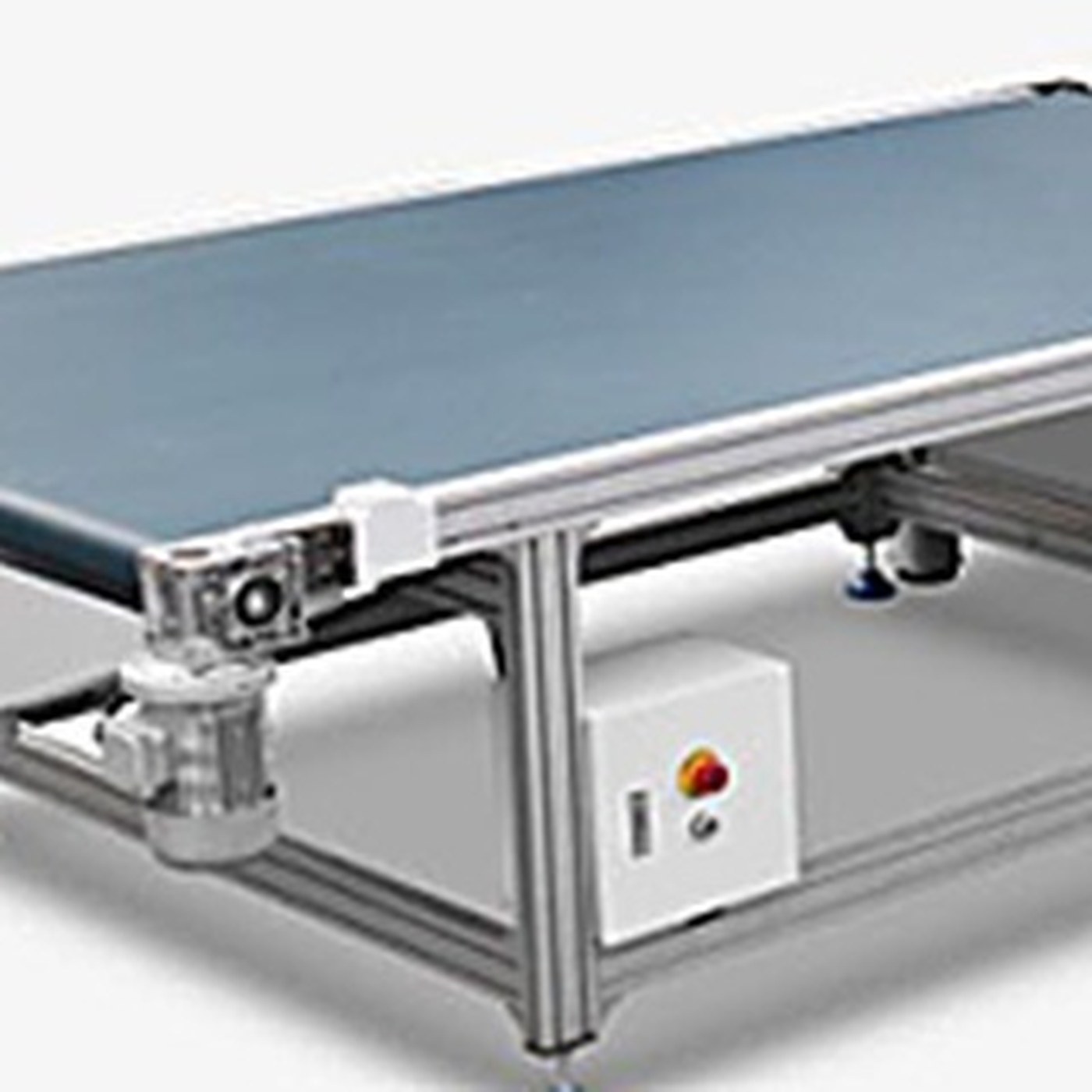

Mesa de Saída — mesa de saída inclusa para descarga de materiais.

Sistema de Etiquetas — etiquetamento automático das chapas antes do processamento, disposição em zero ou 90 graus, precisão de posicionamento de 0,1 mm.

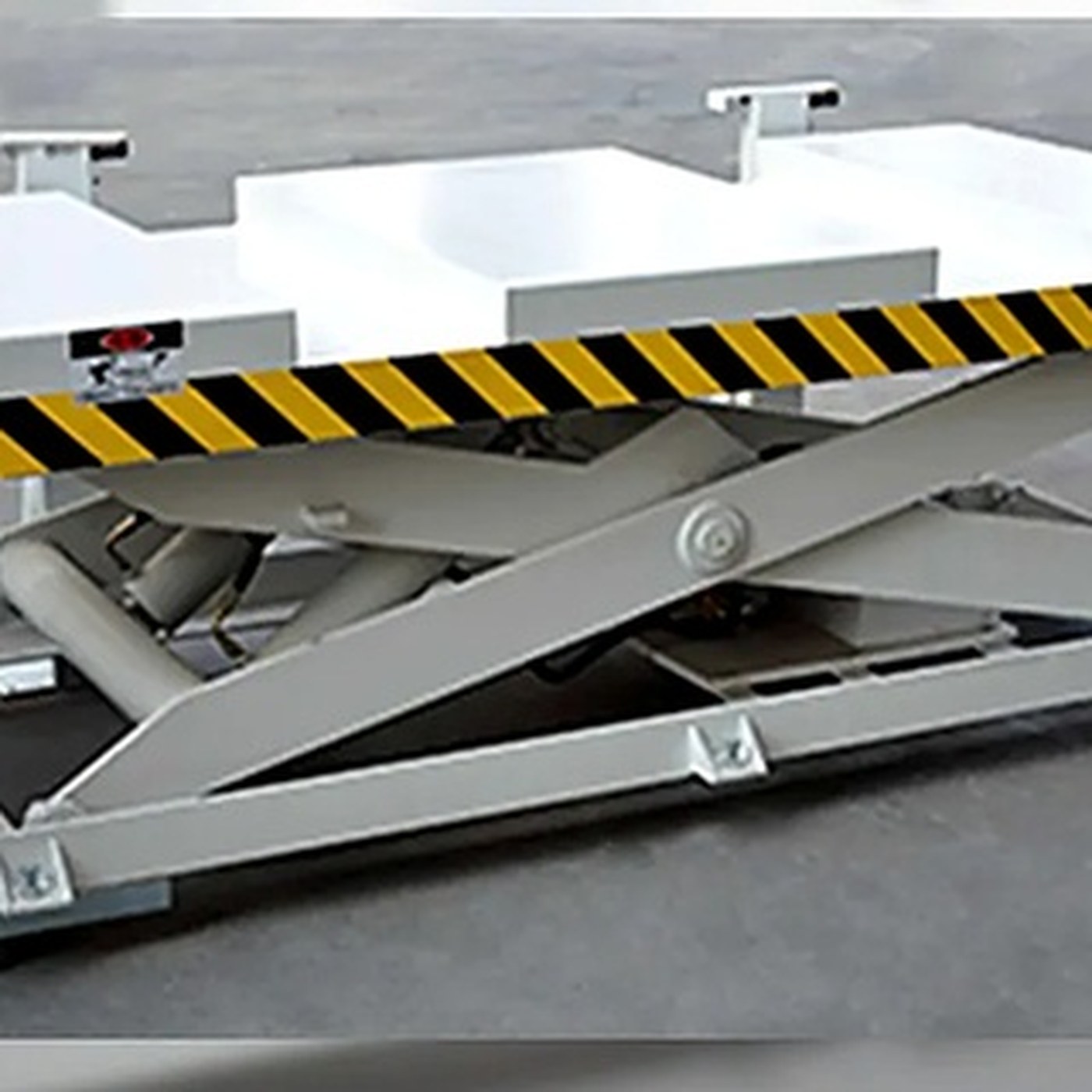

Mesa Elevadora de Carga — mesa elevadora hidráulica tipo tesoura, com encaixes para garfos de empilhadeira, para alimentação do nesting.
