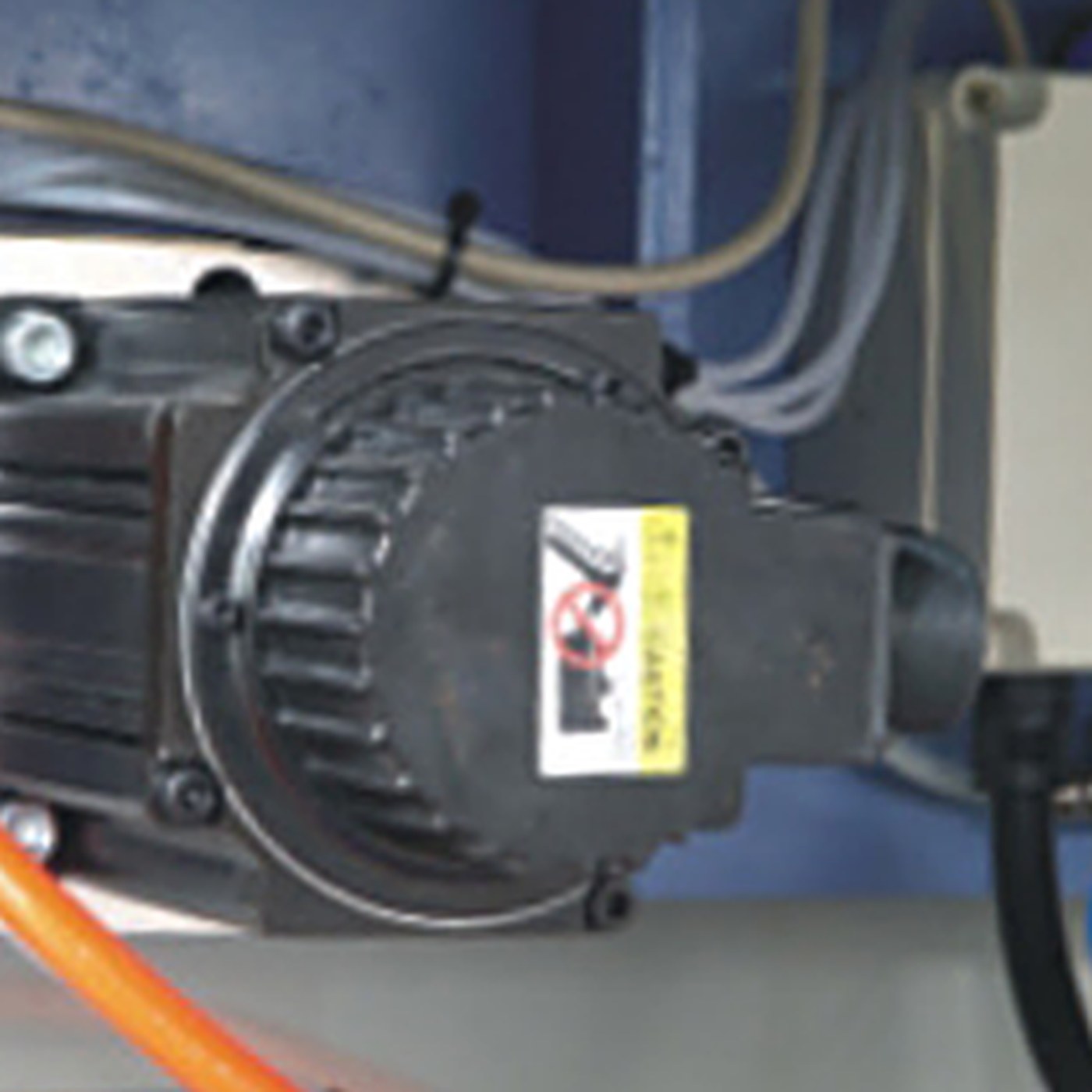

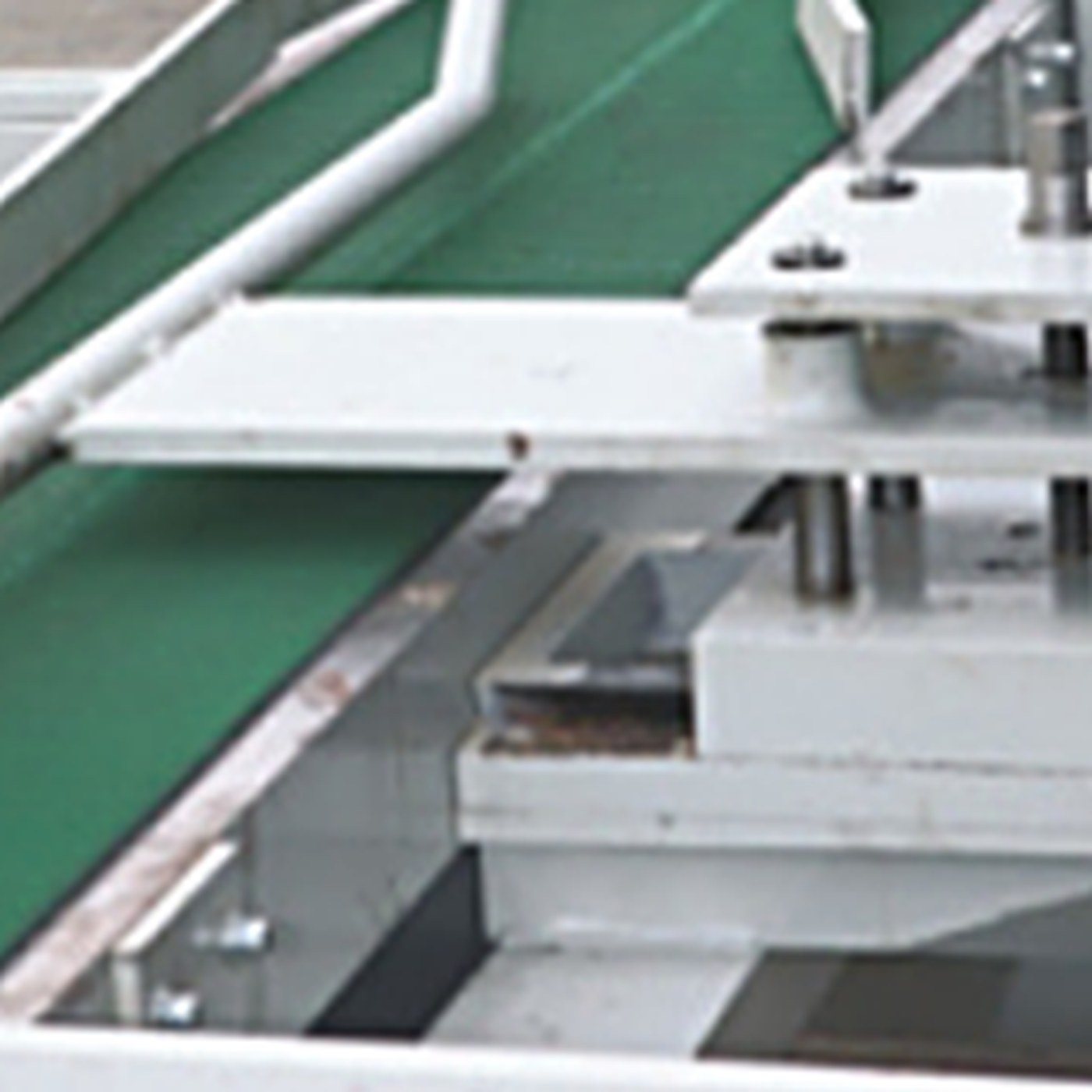

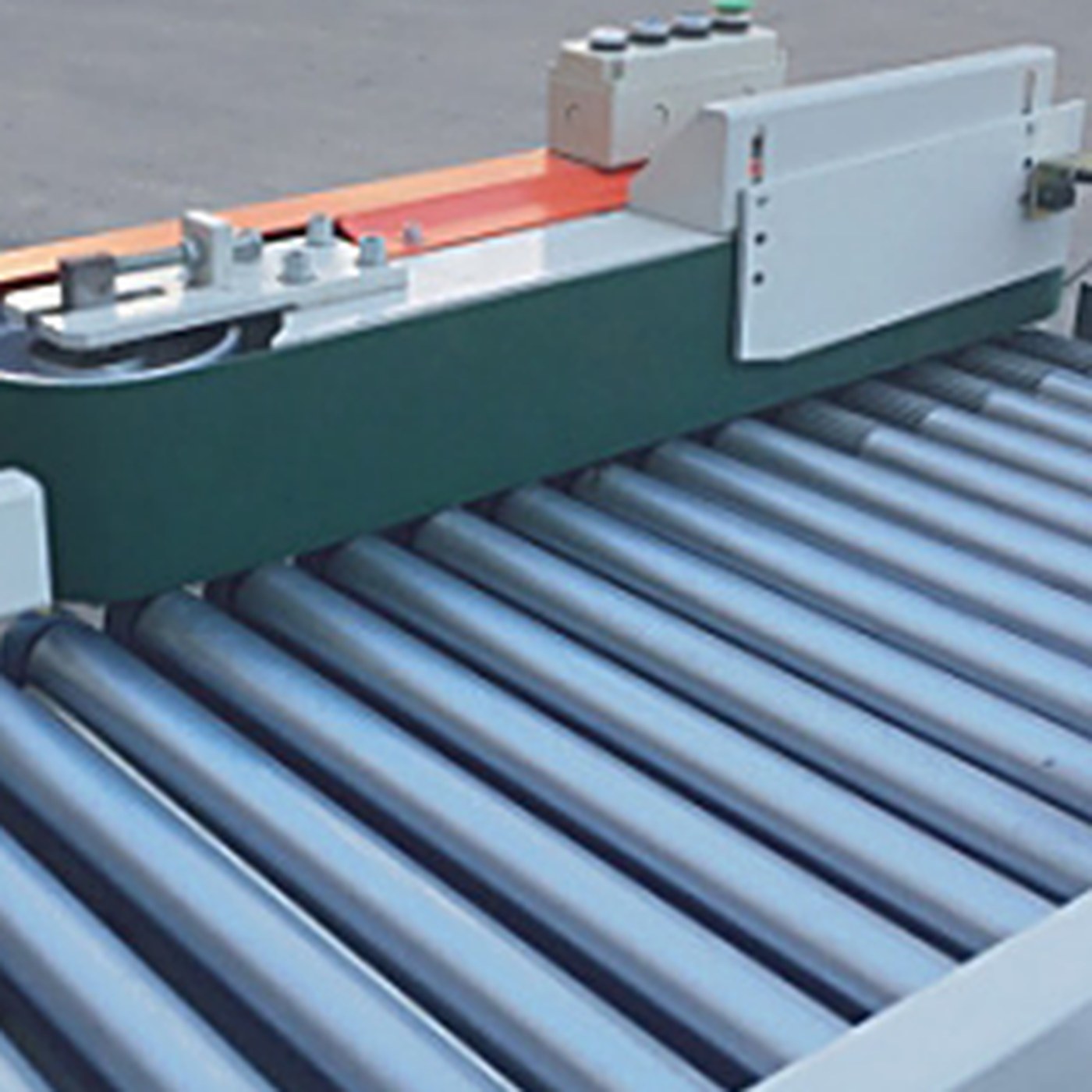

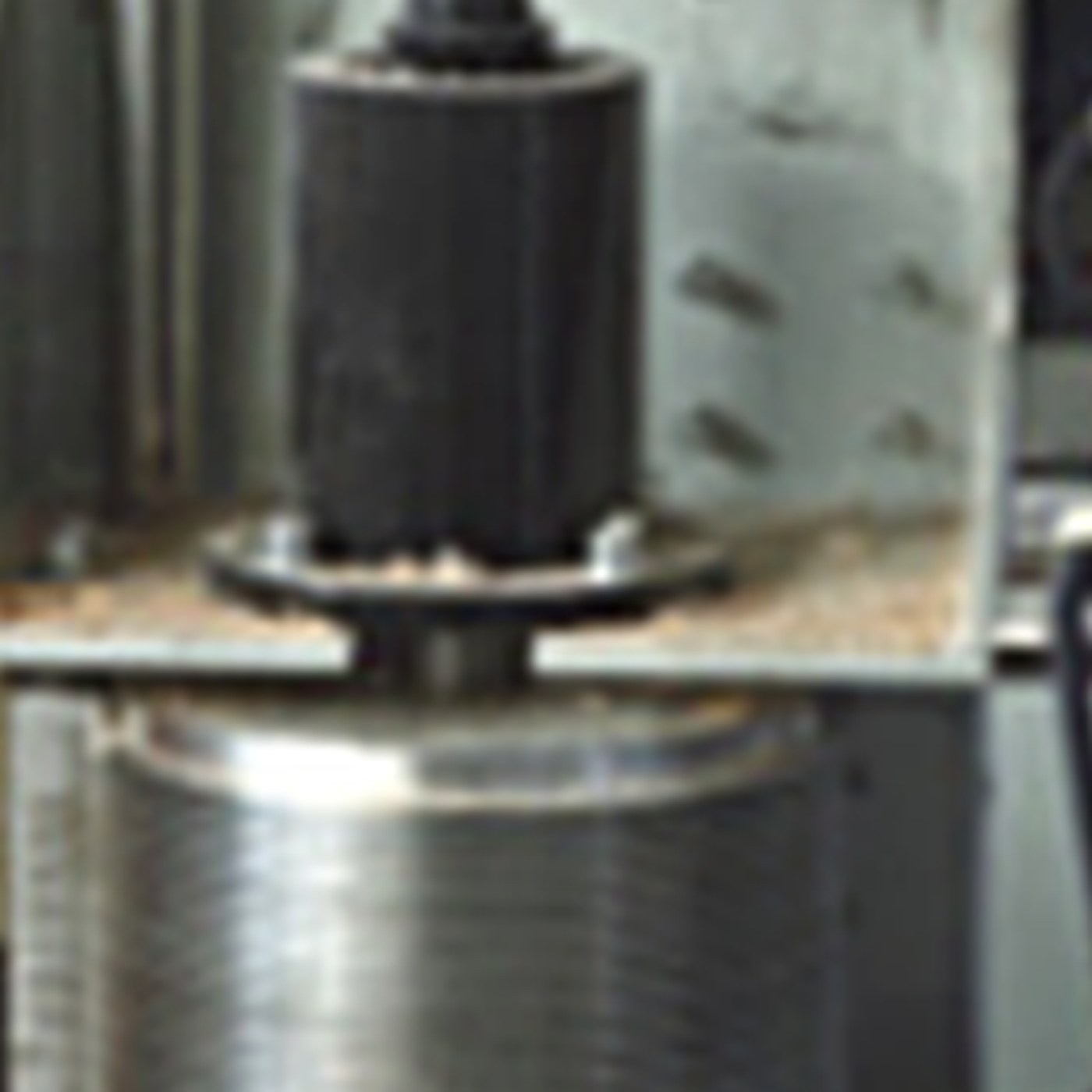

A MHS1560*600II (RZJ1560A) é uma linha automática de emenda dentada (finger joint) que integra, em 8 estações sequenciais, todo o processo de preparação e montagem das peças: esteira de preparação do material, duas unidades de entalhamento finger joint — uma simples e uma com colagem integrada, esteira filtrante, esteira de rolos, viragem automática da peça, esteira de correntes e a estação de montagem final da emenda. O sistema utiliza servo motores Taiwan DELTA, esteira de correntes do tipo horizontal, dispositivo de alimentação automática e equipamento de colagem automática, reduzindo intervenção manual ao longo de todo o processo. A unidade de montagem atinge força máxima de prensagem de 7.800 kgf e admite peças de até 6.000 mm de comprimento, com avanço de até 30 m/min.
| Característica | Destaque |
|---|---|
| Comprimento máx. de peça | 6.000 mm |
| Largura máx. de peça | 150 mm |
| Espessura máx. de peça | 80 mm |
| Comprimento mín. de peça | 100 mm |
| Largura mín. de peça | 30 mm |
| Espessura mín. de peça | 18 mm |
| Velocidade de rotação do disco de serra | 3.700 rpm |
| Diâmetro do disco de serra | 355 mm |
| Potência do motor da serra | 3 kW |
| Potência da bomba de óleo | 2,2 kW |
| Pressão de ar de trabalho | 0,5–0,8 MPa |
| Força máx. de prensagem (emenda) | 7.800 kgf |
| Velocidade máx. de avanço | 30 m/min |
| Dimensões gerais | 7.650 × 1.000 × 1.420 mm |
