Linha de Colagem de Painéis por Alta Frequência RHF-1332L

6,78 MHz

Frequência de alta frequência (HF)

50 kW

Potência de entrada HF (40 kW de saída)

20 t

Pressão vertical

48 t

Pressão lateral

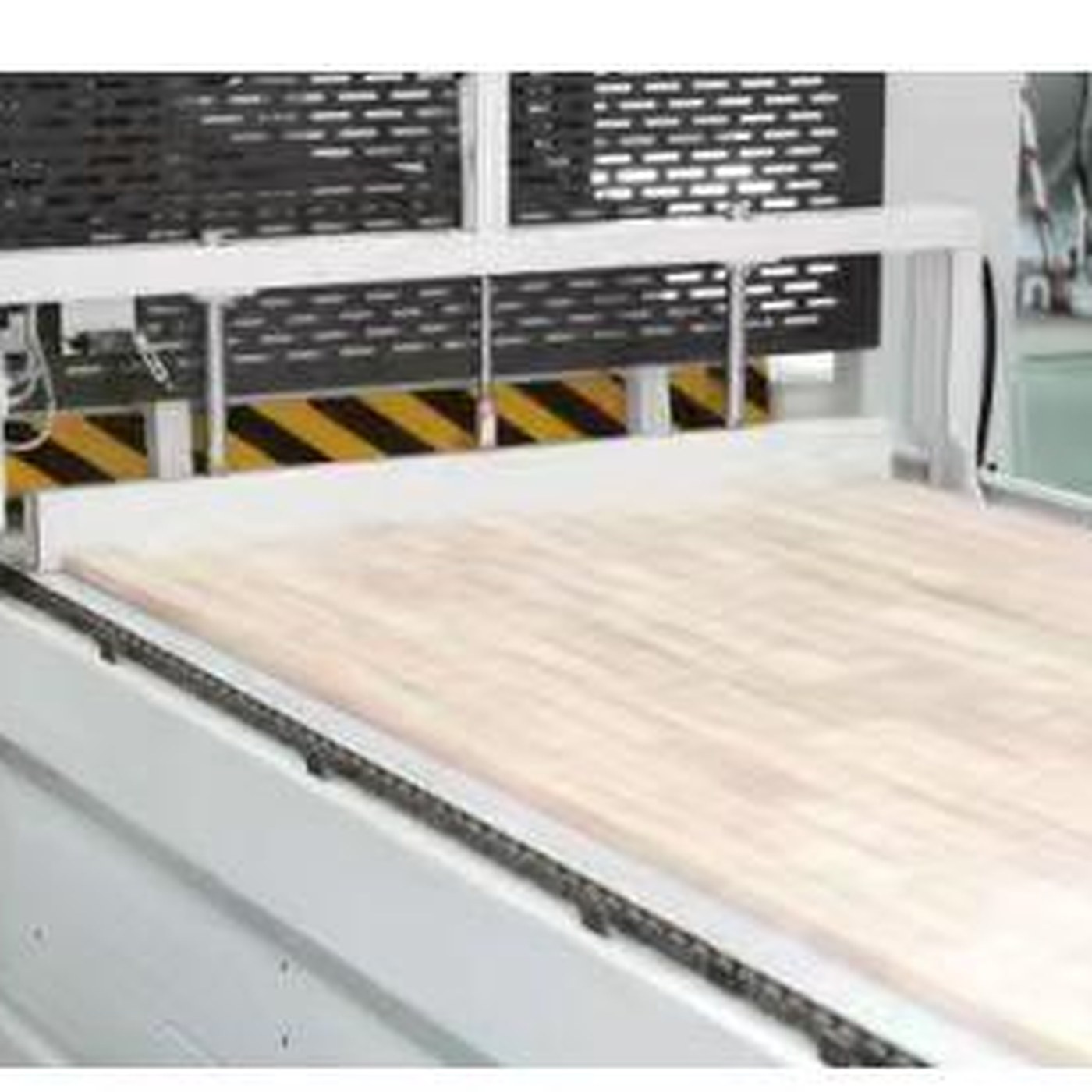

Alimentacao automatica_square

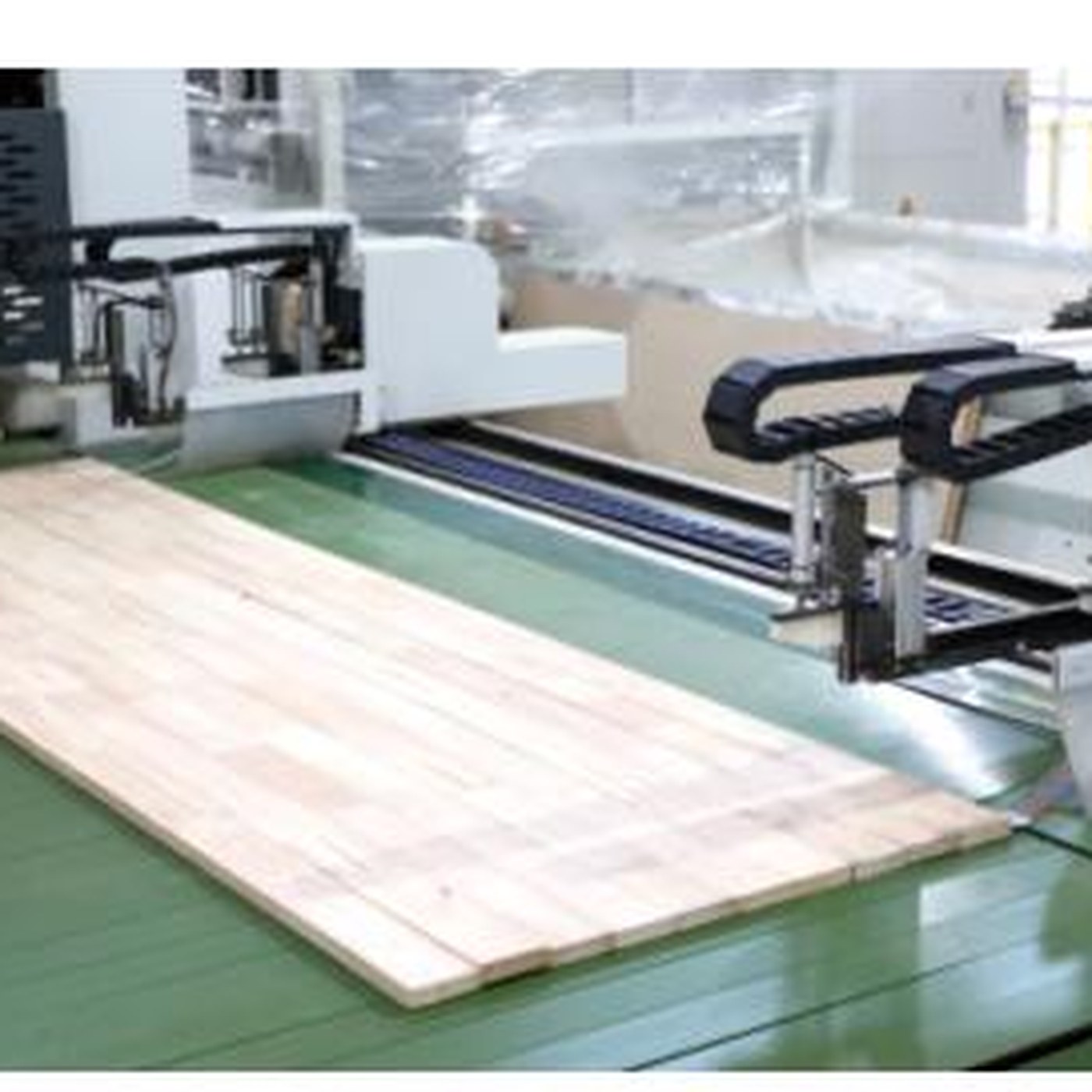

Arranjo automatico das pecas_square

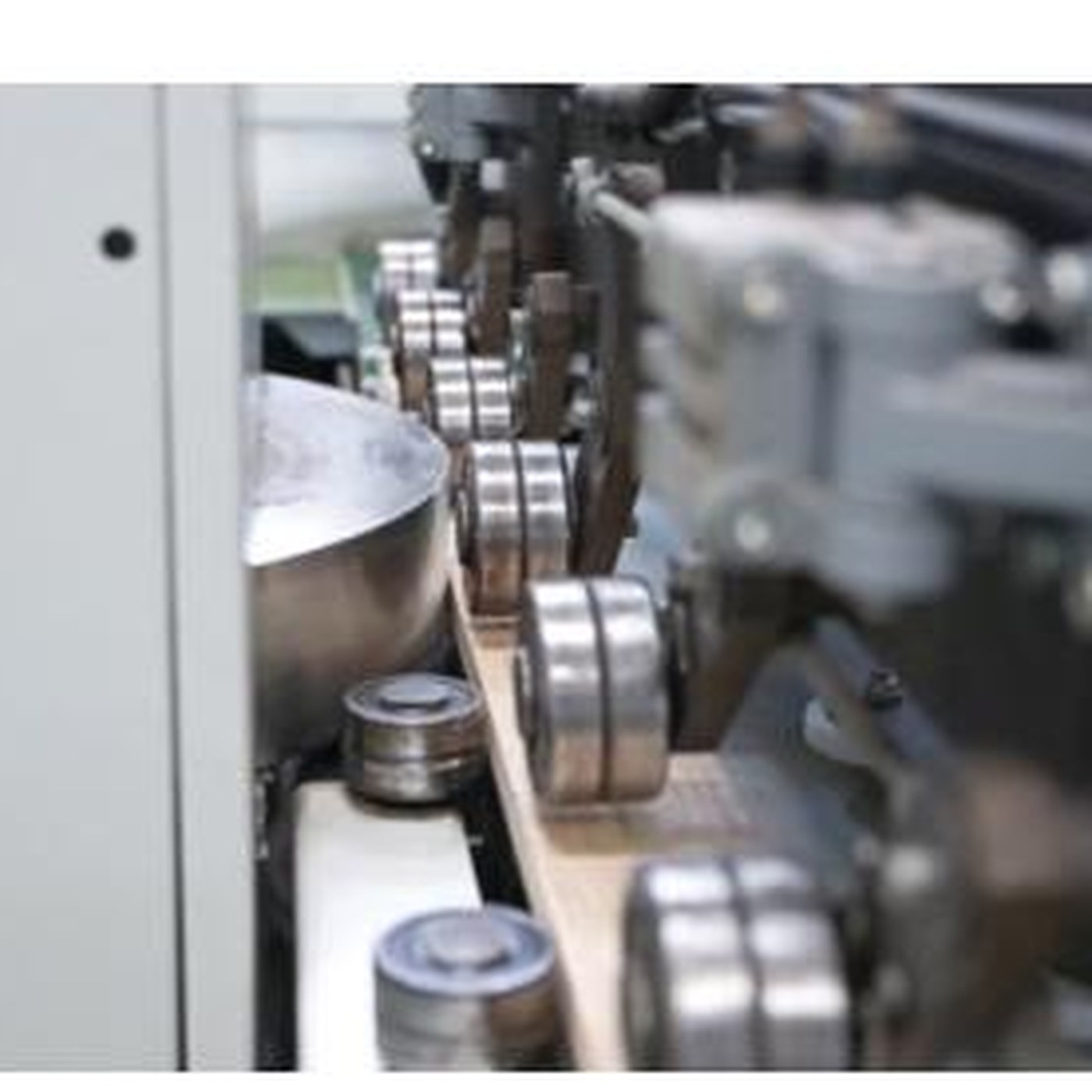

Colagem automatica por rolete_square

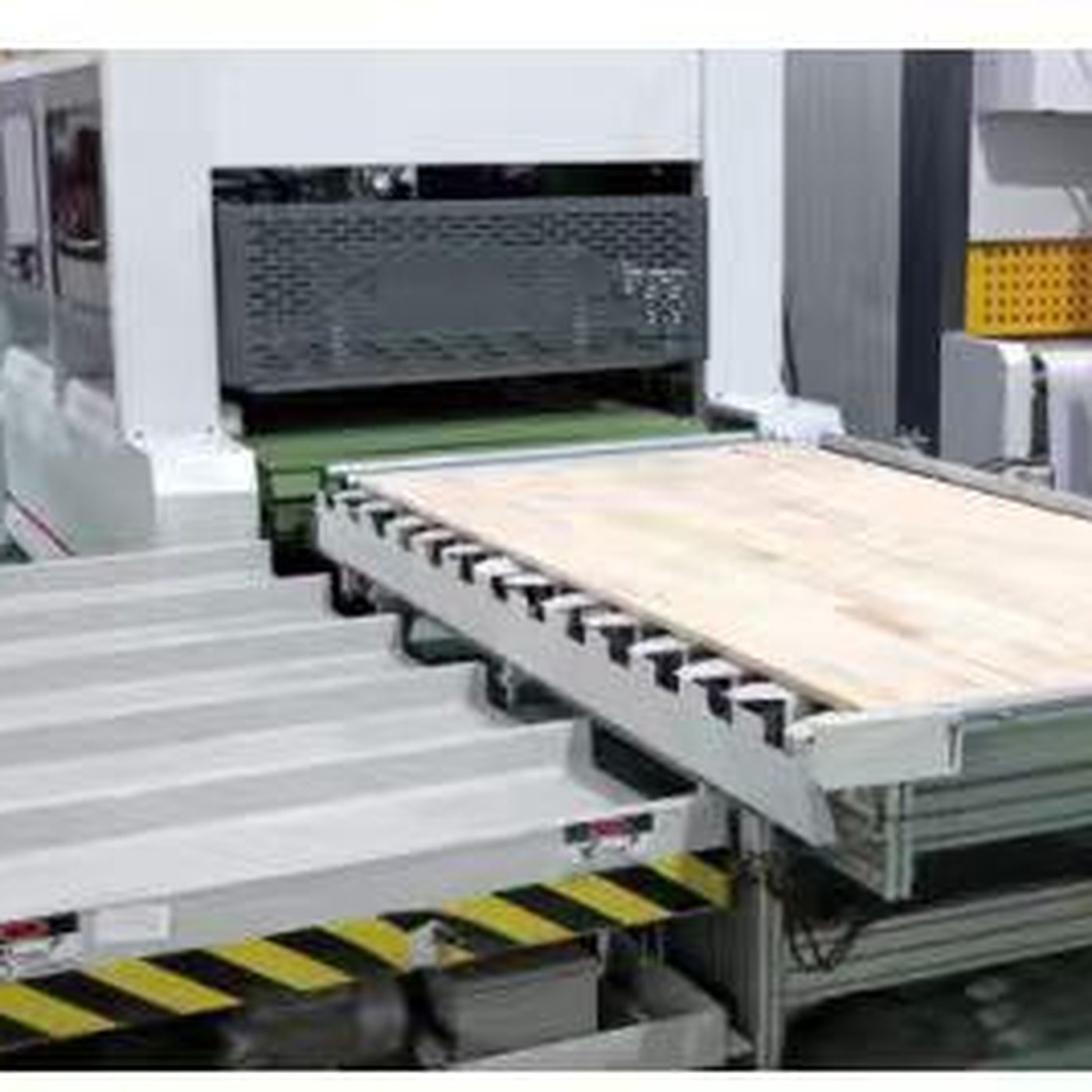

Descarregamento automatico_square

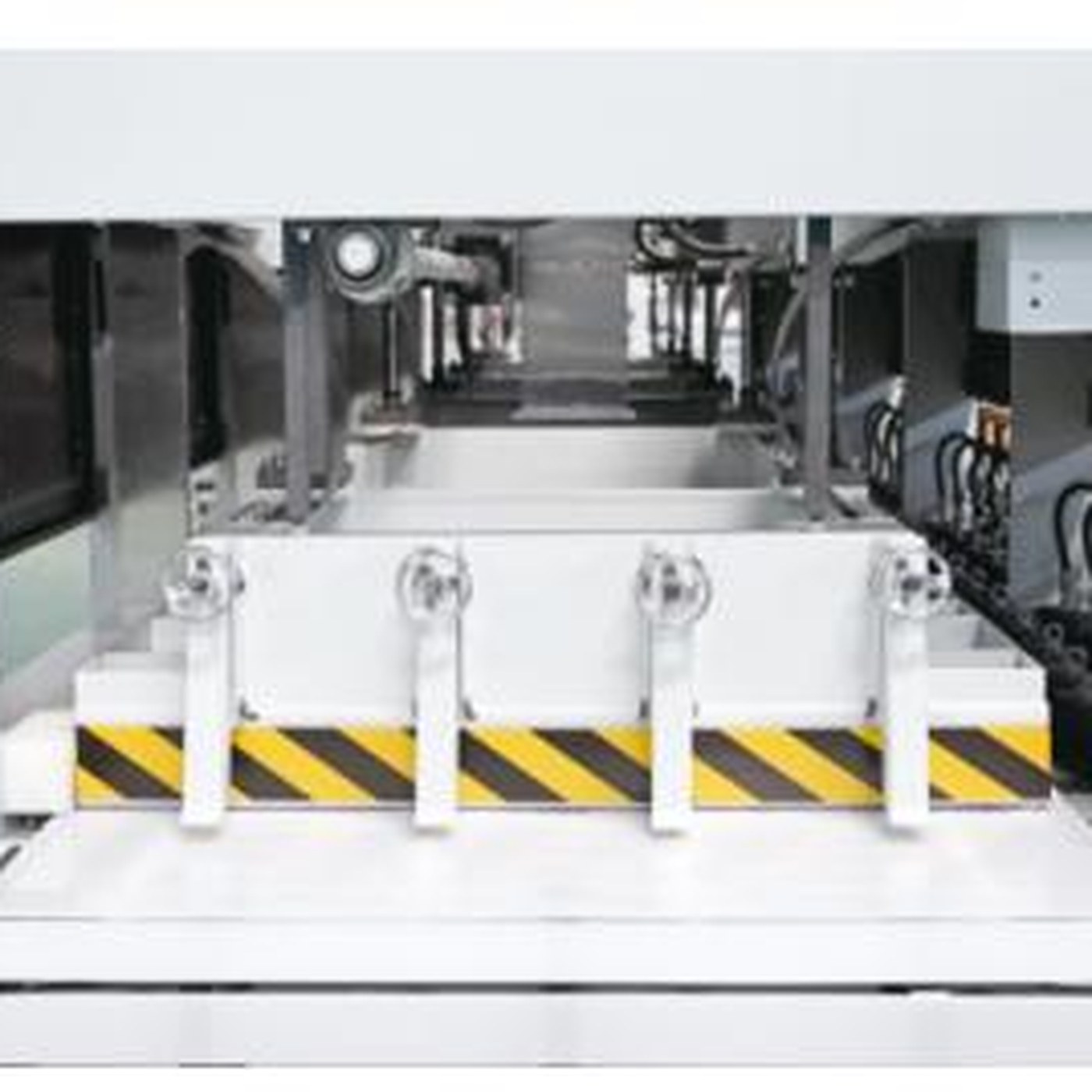

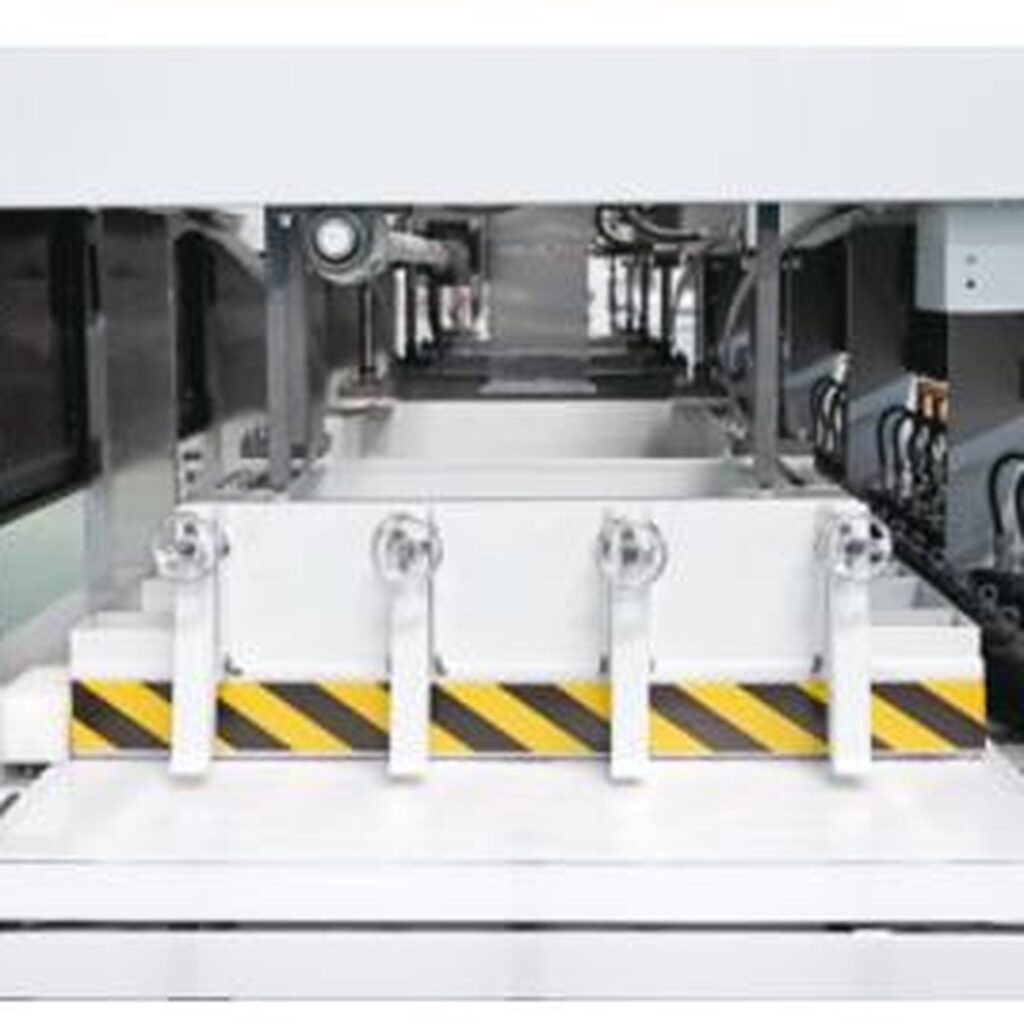

Prensagem por alta frequencia_square

Características

Característica	Destaque
Alimentação elétrica	Trifásica 5 fios, 380V, 50Hz
Potência de entrada HF	50 kW
Potência de saída HF	40 kW
Frequência HF	6,78 MHz
Método de sintonia	Automática
Superfície da mesa de trabalho	3.200 x 1.300 mm
Espessura de processamento	10 mm até 80 mm
Comprimento do sarrafo do painel	500–3.200 mm
Largura do sarrafo do painel	35–120 mm
Pressão vertical	20 t
Pressão lateral	48 t
Cilindros hidráulicos verticais	4 unidades, diâm. 63 x 250 mm
Cilindros hidráulicos laterais	16 unidades, diâm. 50 x 100 mm
Potência do motor hidráulico	4 kW
Pressão nominal	16 MPa
Comando / componentes	CNC com PLC Siemens e Schneider
Velocidade de transporte	25 m/min
Método de descarregamento	Empilhador elevatório automático
Dimensões gerais (C x L x A)	15.500 x 3.200 x 2.800 mm
Peso	Aprox. 13.500 kg

Destaques

Carregamento automático — condução automática das peças/sarrafos para o início do ciclo.

Colagem automática — aplicação automática de cola nas laterais dos sarrafos por rolete.

Arranjo automático das peças — organização automática dos sarrafos na disposição do painel antes da prensagem.

Alimentação automática — condução automática do conjunto arranjado até a unidade de colagem por alta frequência.

Colagem por alta frequência — prensagem vertical e lateral simultâneas (20 t / 48 t) com cura da cola por HF a 6,78 MHz.

Descarregamento automático — remoção do painel finalizado por empilhador elevatório automático.

Controle CNC com PLC Siemens e componentes Schneider — ajuste automático de pressão e interligação totalmente automática de todo o ciclo.
